เหล็กโครงสร้าง

เหล็กรางยู (U-beam, Channel)

สามารถดัดได้ 3 ทิศทางคือ

  1. ด้านปีกออก (Leg-out)
  2. ด้านปีกเข้า (Leg-in)
  3. ด้านข้าง (Side way)

1. ด้านปีกออก (Leg-out)
นับเป็นด้านที่ดัดง่ายที่สุด เช่นเดียวกับเหล็กฉาก แต่สามารถดัดได้สะดวกกว่ามาก เพราะรูปร่างเหล็กรางยูสมมาตร (symmetric)

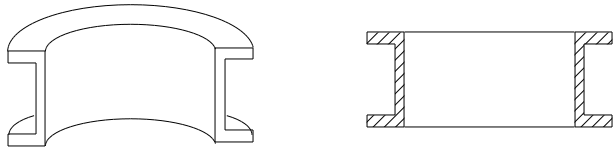

รูปแสดงเหล็กรางยู ที่ถูกดัดด้านปีกออก

การใช้งาน ทำคาน โครงหลังคา ดามถัง หน้าแปลน ขาตั้ง คานหลังคา คานพื้น

2.ด้านปีกเข้า (Leg-in)
เช่นเดียวกับเหล็กฉาก ด้านนี้จะดัดได้ยากกว่าแบบแรก แต่ก็ยังง่ายกว่าการดัดเหล็กฉาก

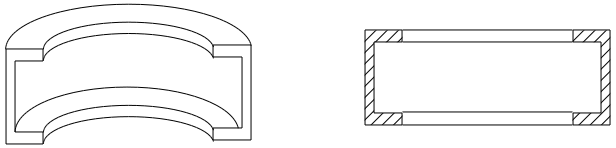

รูปแสดงเหล็กรางยู ที่ถูกดัดด้านปีกเข้า

การใช้งาน ทำคาน โครงหลังคา ดามถัง หน้าแปลน ขาตั้ง คานหลังคา คานพื้น

3.ด้านข้าง (Side way)
ด้านนี้จะดัดได้ยากมาก เพราะนอกจากเหล็กจะแกร่งกว่าด้านปกติแล้ว รูปร่างเหล็กยังไม่สมมาตร (asymmetric) อีกด้วย

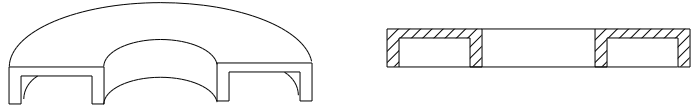

รูปแสดงเหล็กรางยู ที่ถูกดัดด้านปีกข้าง

การใช้งาน ทำคาน โครงหลังคา ดามถัง หน้าแปลน ขาตั้ง คานหลังคา คานพื้น
